Guldplätering av metallkupolmembranomkopplare

1. Struktur och komponenter

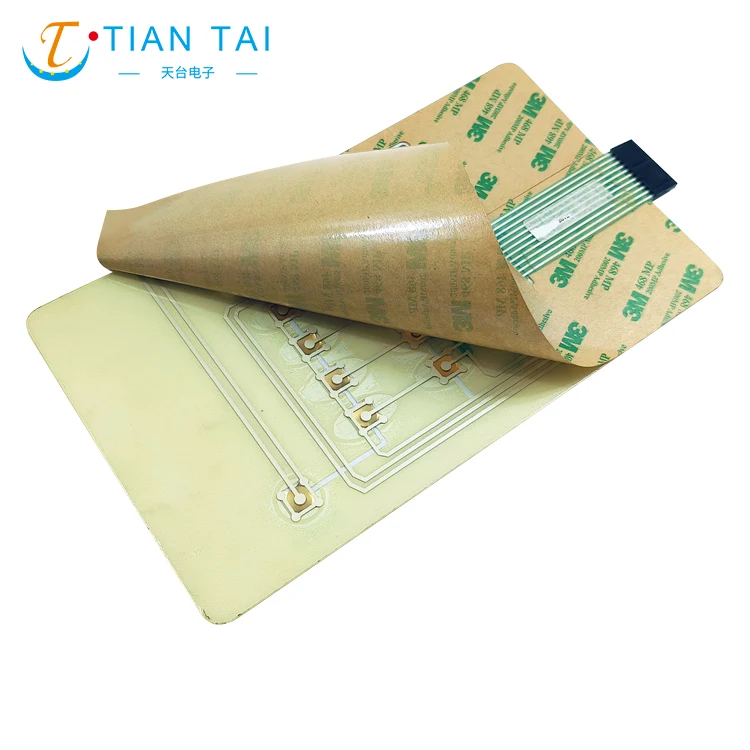

Guld -pläteringsmetallkupolmembranomkopplaren består av flera lager. I kärnan finns metallkupoler, vanligtvis gjorda av rostfritt stål. Dessa kupoler är små, våren - som strukturer med en karakteristisk kupolformad form. När trycket appliceras på kupolen avleder den, gör elektrisk kontakt och slutför en krets och återgår sedan till sitt ursprungliga position när trycket släpps, vilket ger en pålitlig taktil återkopplingsmekanism.

Guld - pläteringsskiktet appliceras på ytan på metallkupolen och läggs sedan på kretsskikten på brytaren. Guld är en ädelmetall känd för sin utmärkta elektriska konduktivitet, hög korrosionsmotstånd och låg kontaktmotstånd. Genom att platta med guld kan brytaren säkerställa stabil elektrisk prestanda under en lång period, minska risken för oxidation och förbättra tillförlitligheten hos elektriska anslutningar.

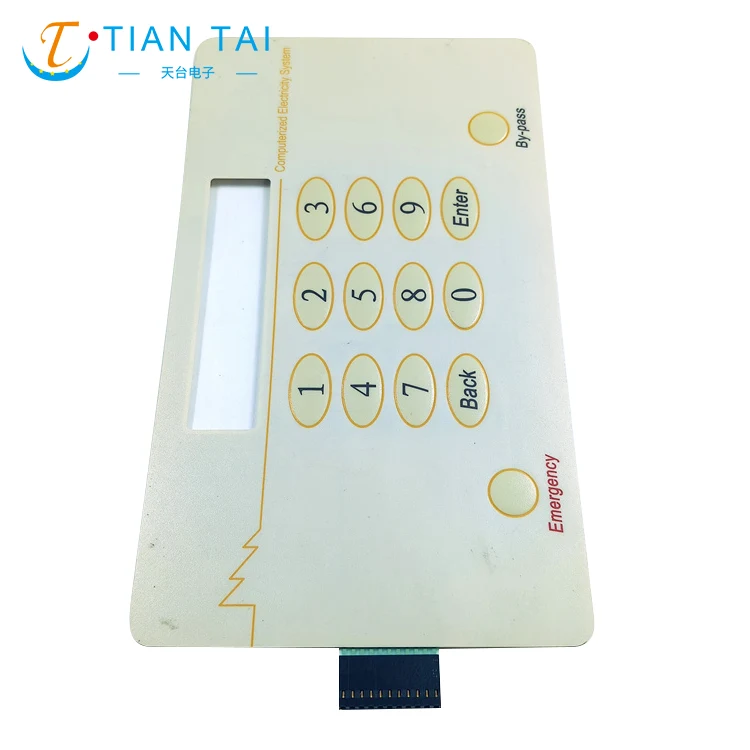

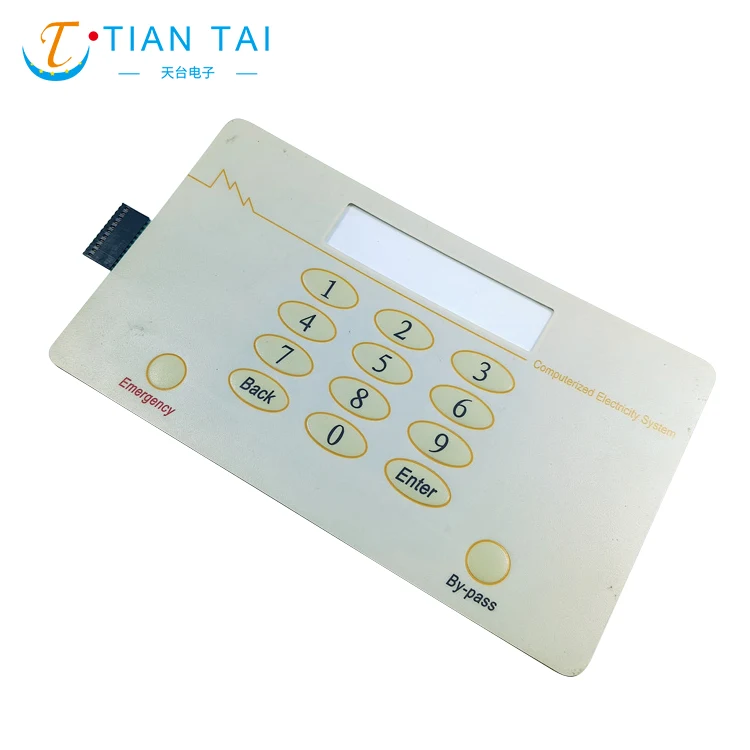

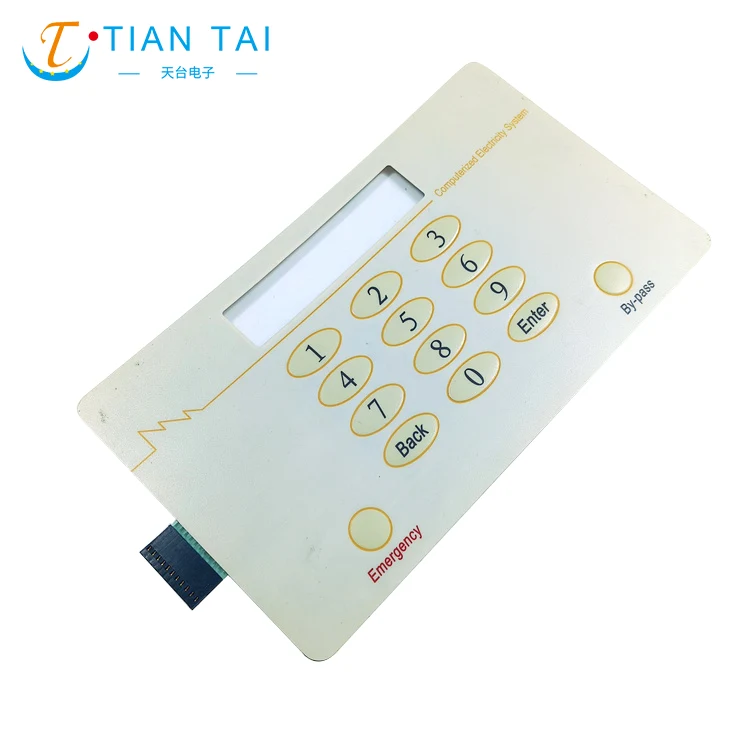

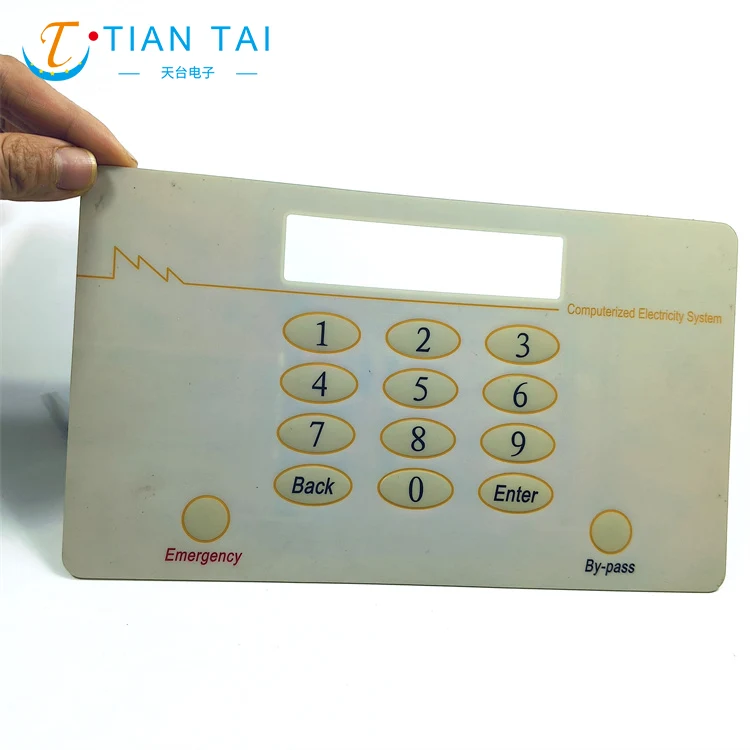

Membrandelen av brytaren är ofta tillverkad av flexibla material såsom polyester (PET). Det fungerar som ett skyddande lock och ett underlag för metallkupoler och ledande kretsar. Membranet kan skrivas ut med olika grafik, symboler eller legender för att indikera funktionen för varje switchposition, vilket gör det användarvänligt.

2. Arbetsprincip

Arbetsprincipen för guldpläteringsmetallkupolen är relativt enkel. När en användare trycker på switchområdet på membranet överförs kraften till metallkupolen under. När kupolen är deprimerad kommer den i kontakt med det underliggande ledande skiktet och stänger den elektriska kretsen. Denna förändring i elektriskt tillstånd kan detekteras av den anslutna elektroniska enheten, utlösa en specifik funktion, till exempel att slå på en enhet, ändra en inställning eller ange ett kommando. När användaren släpper trycket får metallkupolens elastiska kraft att återhämta sig, bryta den elektriska kontakten och återställa kretsen.

3. Fördelar med guld - plätering av metallkupolmembranomkopplare

- Hög tillförlitlighet: Tack vare guld - plätering, som motstår korrosion och oxidation, kan omkopplaren bibehålla stabil elektrisk prestanda i olika miljöer, vilket minskar sannolikheten för fel på grund av dåliga elektriska anslutningar.

- Långt livslängd: Metallkupolerna är utformade för att motstå ett stort antal tryckcykler, som vanligtvis sträcker sig från hundratusentals till miljoner gånger, vilket säkerställer den långsiktiga användbarheten för omkopplaren.

- God taktil feedback: Den distinkta taktila känslan som tillhandahålls av metallkupolerna när de trycks på och släpps ger användare tydlig feedback, förbättrar användarupplevelsen, särskilt i applikationer där snabb och korrekt drift krävs.

- Designflexibilitet: Membranet kan anpassas när det gäller form, storlek och utformning av switchpositioner. Det kan också integreras med andra komponenter som LED -bakgrundsbelysningar, vilket gör det lämpligt för ett brett utbud av produktdesign.

4. Applications of Gold - Plating Metal Dome Membran Switch

Guld - Plätering av metallkupolmembranomkopplare hittar applikationer i många fält. Inom konsumentelektronik används de vanligtvis i mobiltelefoner, surfplattor, fjärrkontroller och tangentbord. I industriella kontrollpaneler erbjuder de en pålitlig och hållbar omkopplingslösning för operationsmaskiner och utrustning. I fordonsinredningar finns de i instrumentpaneler, kontrollerar funktioner som belysning, luftkonditionering och ljudsystem.

Sammanfattningsvis spelar guldpläteringsmetallkupolen, med sin unika struktur, arbetsprincip och en mängd fördelar, en väsentlig roll i modern elektronik, vilket möjliggör en smidig drift av en stor mängd enheter. ”
