3 x 4 Matrix Membrane Keypad

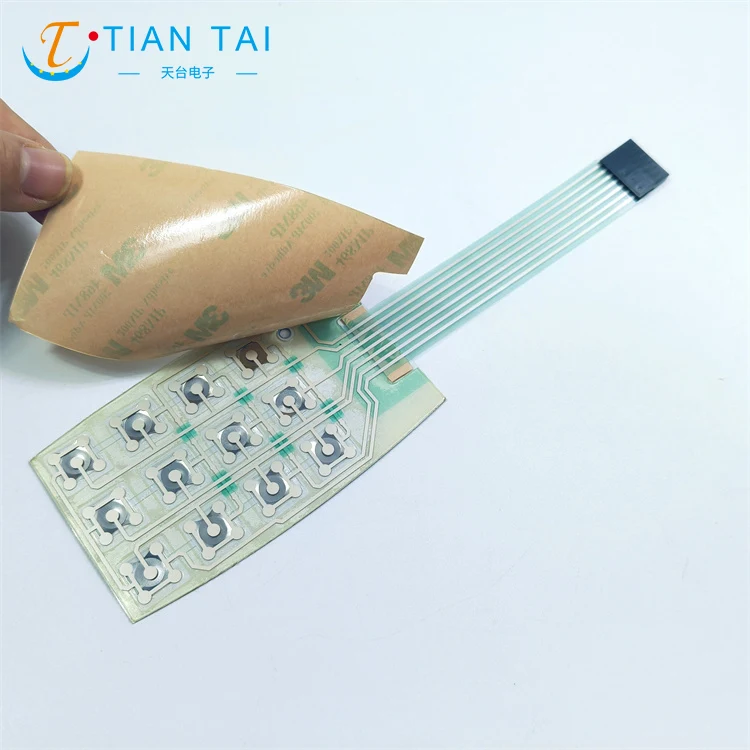

3 x 4 -matrismembranens knappsatskonstruktion av knappsatsen gör den mycket lämplig för många arkiverade. Knappsatsen består vanligtvis av 4-6 lager flexibla material, såsom polyester och lim. Det övre lagret har tryckt mönster, vilket ger tydligt och enkelt - till - läs etiketter för varje tangent. Under detta finns det ledande lager som bildar de elektriska kontakterna. När en tangent trycks in får det de ledande skikten att ta kontakt och skicka en elektrisk signal till den anslutna enheten.

En av de viktigaste fördelarna med ett 3 x 4 matrismembranhoppare är dess matrisdesign. Denna design möjliggör effektiv användning av mikrokontrollens ingångs-/utgångsstift. Istället för att kräva en separat stift för varje nyckel, som skulle vara ineffektiv och kräva ett stort antal stift, minskar matriskonfigurationen antalet stift som behövs. Till exempel, med en 3 x 4 -matris, krävs vanligtvis endast 7 stift (3 rader + 4 kolumner) för att gränssnittet med knappsatsen, jämfört med fler stift i en icke -matrisinställning. Detta förenklar inte bara kretskonstruktionen utan minskar också kostnaderna och sparar värdefullt utrymme på det tryckta kretskortet. Vi kan också utforma annan layout per kundens krav.

Dessa knappsatser hittar applikationer i ett brett utbud av produkter. I konsumentelektronik finns de i fjärrkontroller, vilket gör att användare kan ange kommandon för olika funktioner. I industriella miljöer används de i kontrollpaneler för maskiner och utrustning, vilket ger ett pålitligt och användarvänligt sätt att mata in data och kontrolloperationer. De är också vanliga på medicintekniska produkter, där deras hållbarhet och låga kostnader och lätt att anpassa.

När det gäller anpassning erbjuder 3 x 4 Matrix Membrane -knappsatser en hög grad av flexibilitet. Viktiga legender kan anpassas för att tillgodose de specifika behoven hos olika applikationer. Den taktila återkopplingen av nycklarna kan också justeras, den kan vara taktil eller icke-taktil när den pressas.

Sammanfattningsvis är 3 x 4 -matrismembranen knappsatsen en pålitlig, låg kostnad och ljus och anpassningsbar lösning som används av industrier och applikationer.
