Membran Switch Keypad: En omfattande utforskning av deras betydelse, funktioner och applikationer

1. Introduktion

Inom området för moderna elektronik- och industriella kontrollsystem har membranomkopplare dykt upp som en oumbärlig komponent. Dessa kompakta, mångsidiga och mycket tillförlitliga enheter spelar en avgörande roll för att möjliggöra enhetsinteraktion mellan användarnas enhet över ett brett spektrum av industrier. Membranomkopplare är inte bara ett bevis på de kontinuerliga framstegen inom materialvetenskap och tillverkningsteknik utan också en nyckelaktivitet för utvecklingen av eleganta, effektiva och användarvänliga produkter.

2. Definition och struktur

Membranomkopplare är en typ av omkopplare som består av flera lager av tunna, flexibla material. Den grundläggande strukturen inkluderar vanligtvis ett toppskikt, som ofta är ett grafiskt överlägg av polyester eller polykarbonat. Detta lager fungerar som gränssnittet som användare interagerar med direkt och presenterar etiketter, symboler och andra visuella ledtrådar för drift. Under det grafiska överlägget ligger ett ledande skikt, vanligtvis tillverkat av silverfärg (kolfärg) eller en ledande polymer. Detta lager är ansvarigt för att bära elektriska signaler när omkopplaren är aktiverad.

Mittlagret är en isolator, som skiljer de ledande skikten och förhindrar korta kretsar. Den är gjord av material som lim och har exakt klippt hål eller regioner som definierar omkopplarens aktiveringspunkter. Ett annat ledande lager placeras under isolatorn, och det fungerar i tandem med det övre ledande skiktet. När trycket appliceras på det övre lagret vid en specifik punkt kommer de två ledande skikten i kontakt genom utskärningarna i isolatorn, slutföra en elektrisk krets och skicka en signal till den anslutna enheten.

3. Nyckelfunktioner

3.1 hållbarhet

Membranomkopplare är konstruerade för att motstå ett stort antal aktiveringscykler. De kan uthärda miljoner pressar utan betydande nedbrytning i prestanda. Detta gör dem idealiska för applikationer där ofta användning förväntas, till exempel i industriella kontrollpaneler, fordonspaneler och gränssnitt för hushållsapparatens kontroll. Deras robusta konstruktion, med lager bundna samman med avancerade limtekniker, säkerställer motstånd mot slitage, även i hårda miljöförhållanden.

3.2 Anpassningsbarhet

En av de mest anmärkningsvärda funktionerna i membranomkopplare är deras höga grad av anpassningsbarhet. Tillverkare kan skapa anpassade grafiska överlägg med unika former, färger och legender för att matcha de specifika designkraven för olika produkter. Storleken och layouten på switchelementen kan också skräddarsys efter det tillgängliga utrymmet och användarens design. Denna flexibilitet möjliggör sömlös integration i en mängd olika produkter, från små handhållna enheter till storskalig industriutrustning.

3.3 Låg profil och lättvikt

Membranomkopplare är extremt tunna, vanligtvis från några millimeter till mindre än en millimeter i tjocklek. Denna lågprofildesign gör dem lämpliga för applikationer där utrymmet är till en premium, till exempel i mobila enheter, surfplattor och bärbar elektronik. Deras lätta natur bidrar också till den övergripande portabiliteten och användarvänligheten av slutprodukterna.

3.4 Tätning och miljöresistens

Dessa omkopplare kan effektivt tätas för att skydda mot damm, fukt och andra föroreningar. Tätningsprocessen säkerställer att de inre komponenterna i omkopplaren är skyddade från den yttre miljön, vilket förbättrar deras tillförlitlighet och livslängd, särskilt i industriella och utomhusapplikationer. De kan arbeta inom ett brett spektrum av temperaturer och fuktighetsnivåer, vilket gör dem lämpliga för användning under olika klimatförhållanden.

4. Tillverkningsprocess

Tillverkning av membranomkopplare involverar flera exakta steg. Först är den grafiska överläggningen utformad och tryckt med hjälp av bläck av hög kvalitet och trycktekniker som skärmtryck eller digital utskrift. De ledande skikten deponeras sedan på lämpliga underlag. Detta kan göras genom metoder som sputtering för ITO -avsättning eller beläggning för ledande polymerer.

Isoleringsskiktet skärs till den nödvändiga formen och storleken med hjälp av matris- eller laser - skärningsprocesser. De enskilda skikten är sedan försiktigt inriktade och bundna ihop med lim som väljs för deras kompatibilitet med materialet och deras förmåga att ge en stark, hållbar bindning. Slutligen genomgår den monterade tunna filmomkopplaren rigorös kvalitetskontrolltest för att säkerställa att den uppfyller de nödvändiga prestandastandarderna.

5. Applikationer

5.1 Konsumentelektronik

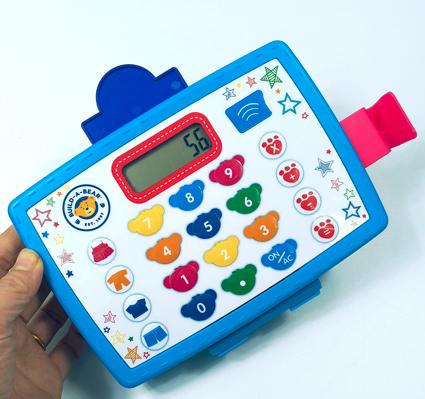

I konsumentelektronik används membranomkopplare i stor utsträckning i produkter som fjärrkontroller, tangentbord och beröringskänsliga paneler. De tillhandahåller ett enkelt och intuitivt användargränssnitt för driftsenheter som tv -apparater, DVD -spelare och ljudsystem. I mobiltelefoner och surfplattor är de ofta integrerade i beröringsgränssnitten och bidrar till den eleganta och minimalistiska designen av dessa enheter.

5.2 Bilindustrin

Automotive instrumentpaneler är utrustade med membranomkopplare för att styra olika funktioner som ljus, torkar och klimatkontrollsystem. Dessa switchar erbjuder en pålitlig och långvarig lösning för in -fordonskontroll, motstår vibrationerna, temperaturvariationerna och ofta användning som är karakteristiska för bilmiljöer. De bidrar också till instrumentpanelens moderna och ergonomiska design.

5.3 Industriella kontrollsystem

Industriella kontrollpaneler förlitar sig starkt på membranomkopplare för deras hållbarhet och anpassningsbarhet. De används för att kontrollera maskiner, utrustning och produktionsprocesser i fabriker, kraftverk och andra industriella inställningar. Möjligheten att skapa anpassade utformade switchar med specifika funktioner och etiketter gör dem till ett idealiskt val för komplexa industriella kontrollapplikationer.

5.4 Medicinsk utrustning

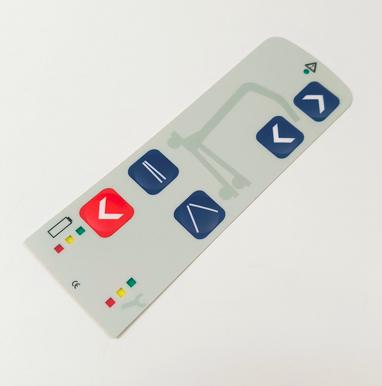

Inom det medicinska området används membranomkopplare i olika enheter, inklusive patientmonitorer, infusionspumpar och diagnostisk utrustning. Deras lågprofildesign, hållbarhet och enkel rengöring gör dem lämpliga för användning i medicinska miljöer där hygien och tillförlitlighet är av största vikt.

6. Framtida trender

När tekniken fortsätter att utvecklas förväntas membranomkopplare se ytterligare framsteg. Utvecklingen av nya material med förbättrad konduktivitet, flexibilitet och hållbarhet kommer sannolikt att leda till ännu effektivare och pålitliga omkopplare. Det finns också en växande trend mot integration av tunna filmomkopplare med andra tekniker, såsom beröring och haptisk feedback, för att skapa mer uppslukande och intuitiva användarupplevelser.

Dessutom kommer efterfrågan på miniatyrisering och det ökande behovet av energi - effektiva enheter att driva utvecklingen av mindre, mer kraft - medvetna membranomkopplare. Dessa trender kommer att öppna upp nya möjligheter för användning av membranomkopplare i nya tekniker som Internet of Things, där ett stort antal små, anslutna enheter kräver enkla och pålitliga användare - gränssnittskomponenter.

Sammanfattningsvis har membranomkopplare blivit en integrerad del av modern teknik, och erbjuder en kombination av funktioner som gör dem lämpliga för ett stort antal applikationer. Deras hållbarhet, anpassningsbarhet och lågprofildesign har gjort dem till ett föredraget val för tillverkare inom olika branscher. När tekniken fortskrider kommer dessa switchar sannolikt att spela en ännu mer betydande roll för att möjliggöra utvecklingen av innovativa och användarvänliga produkter.
